水源地取水井口分布廣，中途輸送水需設加壓泵站及管網壓力監控，要求無人值守，自動化程度高。華東工控作為一家專業提供智慧泵站的綜合服務解決方案的工控公司，能為泵站提供了高效智能化的解決方案。
本工程水源地有18口水源井，分布于方圓七公里范圍內，均配有井房。沿管線共有4座中途加壓泵站（#1號、#2號、#3號、#4號），4座加壓泵站除方位不同外，其他設計均相同。#4號加壓站把水輸送到城北高位清水池中，由高位清水池通過自然壓力為城區管網輸水。整條輸水管線，預根據實際情況在易爆管地段及高差大地段，設置10個管網壓力監測點。項目沿管線預鋪有光纖。
解決方案：

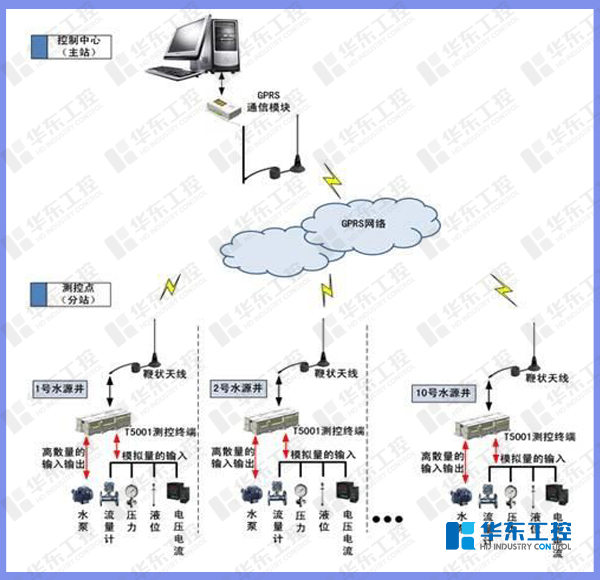

系統大體包括監控中心、泵站測控終端、現場儀表傳感器等檢測設備等三部分構成。
根據通許縣自來水公司二水廠工程設計院提供的圖紙及方案，我方對系統進行了優化，本次設計內容涵蓋了整個18個水泵站的控制，包括中控室的系統配置等。
為確保生產過程的穩定可靠運行，本自控系統采用OMRON的CS1D-S系列PLC，以保證設備穩定可靠運行。同時為確保系統穩定可靠的運行，本系統低壓元器件選用進口品牌，如施耐德等。布線美觀大方，散熱、標識都已充分考慮。工控機組態監控系統實時性、響應性、安全性。為安全生產保駕護航。
所有設備狀態實時顯示功能，以確保生產設備的安全可靠運行，把一切可能發生的故障扼殺在搖籃之中。
整個系統具有硬手動/自動操作功能，以實現機旁手動操作與集中控制功能，同時上位機也能實現軟手動和自動控制，操作人員可根據需要選擇啟停相應的工藝設備，實現三級保護。即現場就地控制級、上位機軟手動級、上位機自動控制級。
上位機操作功能，在上位機中實時顯示整個工藝流程以及設備運行狀態，同時具備設備連鎖啟停、設備狀態報警等；自控室操作人員只需要在計算機上輕點鼠標即可實現設備的連鎖啟停，如需調節參數值只需要輸入相應的數值回車確認即可，剩下所有的工作就交給自動控制系統去實現；而以往要啟停設備必須要在現場才能實現，要調節水量則更是麻煩，需要來回的調節手動閥門來調節流量大?。欢F(xiàn)在只需要輕輕的點擊幾下鼠標，輸入幾個數字，即可輕松實現大大的降低了工人勞動強度。
通過液位、壓力、水流量等的檢測，可實現遠程設備的自動起停，水泵站的自動調節，水流量的自動調節，讓整個工藝穩定可靠運行。
◆系統管理：系統管理包括各現場設備信息錄入、管理員及通用用戶設置、個人設置個性化的查詢及報表。 ◆權限管理：管理員的級別最高，可設置、修改用戶名和密碼，可進行各種參數或報表修改，推出后保存設置和修改。管理員有權限分配分管理員，當用分管理員用戶名登陸時，只能查看當前分管理員管理的測站情況。 ◆遠程管理：遠程管理包括：在線設備管理、故障信息查詢、遠程控制水泵的啟停、遠程控制閥門的開與關。 ◆實時數據顯示：顯示各水泵啟停狀態、故障狀態；顯示水池水位；顯示閥門狀態；顯示工藝監測參數數據；詳細界面可通過畫面直觀的顯示每個測點的詳細數據。 ◆圖表統計：生成默認統計報表，支持打??；形成個性報表，支持可打印，生成數據曲線或柱狀圖。
◆系統監測功能特點 ◆監控中心權限最高，可以實時監測供水管線、泵站系統的工藝數據及設備參數。 ◆水源井：實時監測出水管道壓力；實時顯示水泵的運行、故障狀態；實時顯示出水管道閥門到位及故障狀態；支持遠程控制水泵的啟動、停止；實時監測水泵電壓、電流；實時監測水泵運行、故障等狀態參數；支持遠程控制水泵的啟停；支持遠程控制閥門的開、關、?？刂?。 ◆泵站：實時監測1#清水池進水管流量；實時監測1#清水池進水管閥門到位及故障狀態；實時監測1#清水池水位；實時監測各加壓泵出水管壓力；實時監測各壓泵出水管流量；實時監測各加壓泵出水管閥門到位及故障狀態；實時監測各加壓泵的運行、故障狀態；實時監測各加壓泵電壓、電流；支持遠程控制加壓泵的啟動、停止；支持遠程控制加壓泵的啟停；支持遠程控制閥門的開、關、停控制。

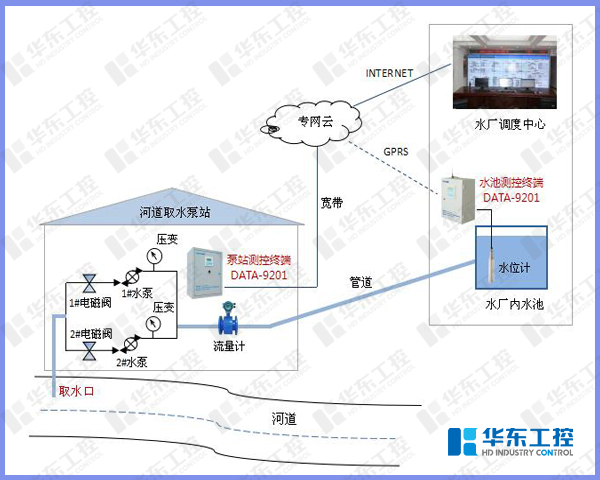

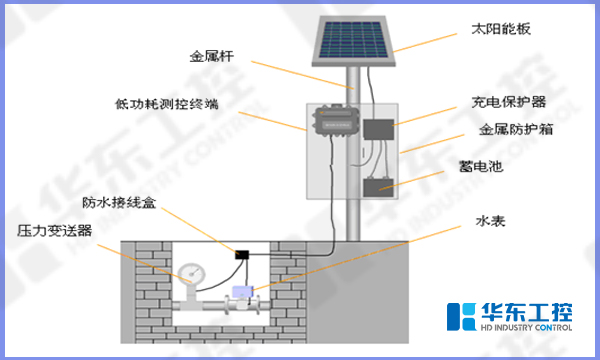

◆管線流量閥門：實時監測該用水點出水流量；實時監測該用水點水表狀態；實時監測該用水點閥門到位及故障狀態；支持遠程控制閥門的開、關、?？刂?。 ◆管線監測終端：太陽能供電測點設計；通過5G網絡分別向中心傳輸數據；監測管網壓力，支持壓力正常范圍設定與超限（壓力不足或超高）判斷與報警；監測管網流量信息（瞬時流量、累計流量、傳感器狀態）；監測地下表井浸水狀態；測控終端采用太陽能浮充蓄電池設計，具備電源管理與蓄電池低電壓監測預警功能；終端具備非法開箱報警功能；終端考慮避雷抗干擾設計。
